TP09 - DHCP

Théorie : Cours - DHCP Captures : 99-Captures/TP09/ · Prérequis : TP08-DNS

Objectif

Mettre en place un serveur DHCP dédié au laboratoire Active Directory afin d'attribuer automatiquement les adresses IP aux machines virtuelles.

Pourquoi changer de réseau ?

Le réseau domestique utilise déjà le serveur DHCP de la Freebox. Afin d'éviter la présence de deux serveurs DHCP sur le même réseau, le laboratoire sera isolé sur un second réseau virtuel Proxmox avec une plage d'adresses dédiée.

Architecture

Réseau domestique

Réseau du laboratoire

• [v] TP08-DNS validé

Étapes

1. Création d'un réseau virtuel Proxmox

Créer un nouveau bridge réseau dédié au laboratoire.

Exemple :

vmbr0
↓
Carte réseau physique
→ Réseau domestique

vmbr1
↓
Aucune interface physique
→ Réseau privé du laboratoire

Le bridge vmbr1 constitue un réseau privé entre les machines virtuelles. Il n'est pas relié directement au réseau domestique.

Une fois créé :

• connecter SRV-DC01 sur vmbr1
• connecter WIN11-CLIENT01 sur vmbr1
• connecter les futures machines du laboratoire sur vmbr1

Création du Bridge vmb1

2. Modification de l'adressage IP

Les machines du laboratoire changent de réseau.

Configurer temporairement le serveur avec :

• Adresse IP : 192.168.10.210
• Masque : 255.255.255.0
• Passerelle : aucune
• DNS : 192.168.10.210

Vérification que le serveur répond sur sa nouvelle adresse

3. Installation du rôle DHCP

Depuis le Gestionnaire de serveur :

• Ajouter des rôles et fonctionnalités.
• Installer le rôle DHCP Server.
• Autoriser le serveur DHCP dans Active Directory.

Installation du rôle DHCP

4. Création du scope

Ouvrir :

Gestionnaire de serveur
→ Outils
→ DHCP

Sous IPv4, créer une nouvelle étendue.

Configurer :

• Nom : LAB
• Début : 192.168.10.100
• Fin : 192.168.10.199
• Masque : 255.255.255.0
• Aucune exclusion
• Bail : 8 jours

Choisir Configurer les options maintenant.

Création du scope

5. Configuration des options DHCP

Configurer :

Passerelle

Aucune.

Le laboratoire est volontairement isolé du réseau domestique.

DNS

• Domaine : lab.local
• Serveur DNS : 192.168.10.210

WINS

Ne pas configurer.

Enfin :

• Activer l'étendue.

Options

6. Test sur le client

Configurer la carte réseau de WIN11-CLIENT01 en obtention automatique.

Dans une invite de commandes :

ipconfig /release
ipconfig /renew

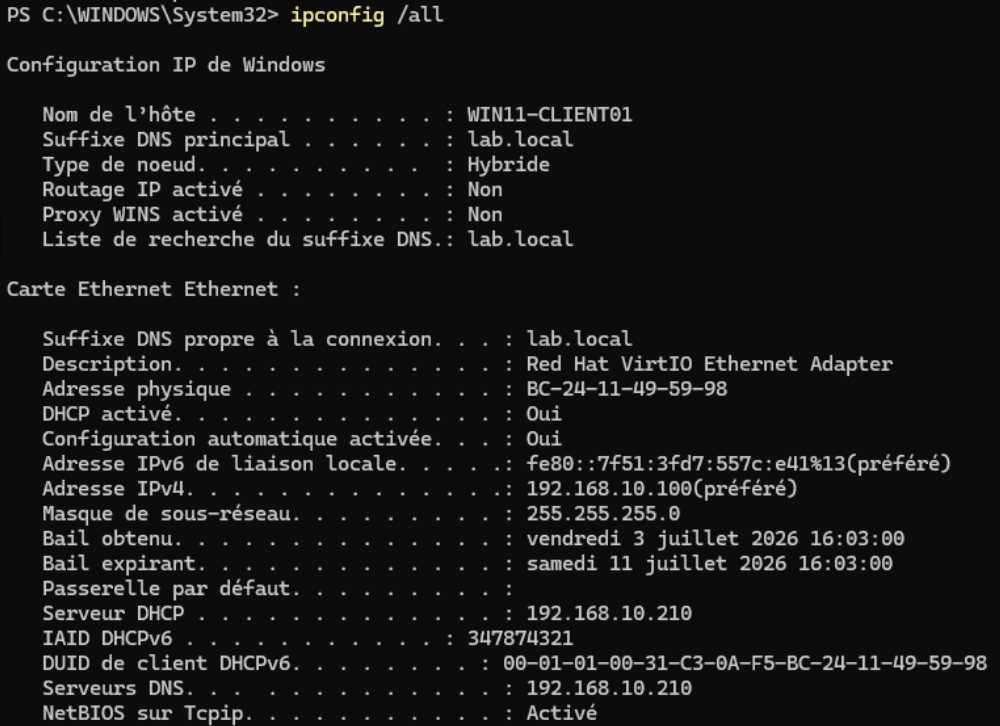

ipconfig /all

Vérifier que le client obtient :

• une adresse comprise entre 192.168.10.100 et 192.168.10.199
• le serveur DNS 192.168.10.210 (penser à modifier la zone DNS inverse)
• le domaine lab.local

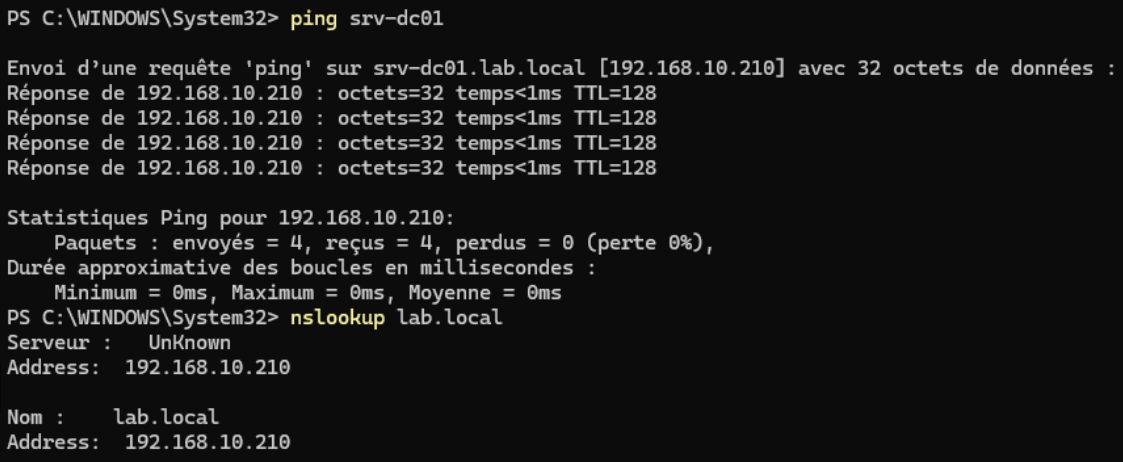

Tester également :

ping srv-dc01
nslookup lab.local

Validation

• [v] Réseau virtuel vmbr1 créé
• [v] Les VM utilisent le nouveau réseau privé
• [v] Le serveur DHCP est installé
• [v] Le scope est actif
• [v] Le client reçoit une adresse IP automatiquement
• [v] La résolution DNS fonctionne
